铣刀切割功能

直线、L型、U型、圆型、圆弧等

工作台数量

双工位

锯片切割功能

直线

分板最大尺寸

320mm(X)*350mm(Y)

移载方式

伺服驱动

设备行程

950mm(X)*700mm(Y)*100mm(Z)

相机像素

130万

PCB零件高度

铣刀/锯片 上：15mm/10mm  下：45mm

铣刀更换方式

自动换刀

重复精度

±0.02mm

锯片更换方式

手动换刀

切割精度

±0.05mm

主机电源规格

AC220V 50HZ 5.2KW

重复切割精度

±0.02mm

集尘机电源规格

AC380V 50HZ 2.2KW

可切割PCB厚度

0.5～4mm

集尘方式

上随动吸尘

铣刀主轴刀具范围

φ0.5～3mm

MES对接

MES抓取式CSV文本格式（标配），扫码枪（选配）

锯片刀具范围

锯齿厚度：0.3mm；直径：100mm

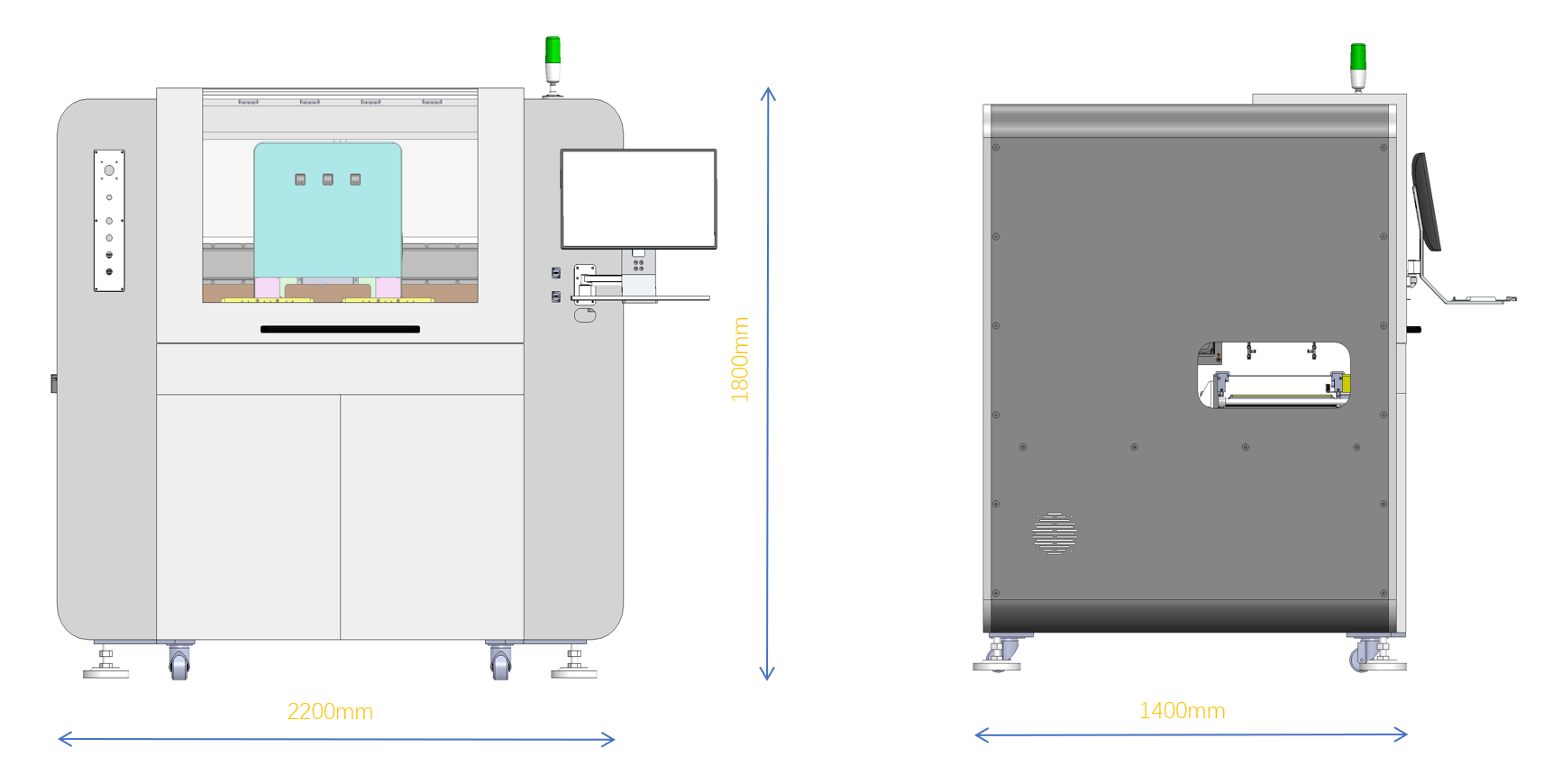

设备尺寸

2200mm(L)*1400mm(W)*1800mm(H)

铣刀主轴转速

MAX:60000rpm

设备重量

1300KG

锯片电机转速

MAX：8000rpm

除尘机尺寸

720mm(L)*750mm(W)*1520mm(H)

铣刀主轴功率

S1: 450 W / max. 800 W

除尘机重量

120KG

锯片电机功率

400W

设备尺寸（含木箱）

2350mm(L)*1700mm(W)*2000mm(H)

Mark补偿

相机识别定位，自动补偿

设备重量（含木箱）

1360KG

切割速度

铣刀:0～100mm/sec；锯片0～200mm/sec

除尘机尺寸（含木箱）

840mm(L)*870mm(W)*1720mm(H)

移动速度

XY:1000mm/s、Z:500mm/s

除尘机重量（含木箱）

150KG
