GAM320PCB分板机双主轴应用规范

1. 治具开设应用

2. 治具安装需要利用CCD从治具左边到右边校正，治具X方向建议平行X轴0.05mm以内.

3. 双主轴不可使用CCD视觉对位 （开启旧档时请务必做定点修正，将mark居中与十字标中心)

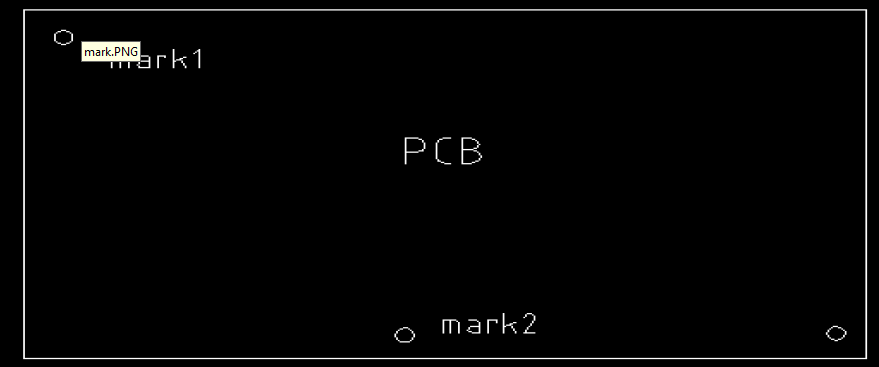

4. 基板mark点制作与单主轴不同，单主轴为左上右下，双主轴为左上中下.

5. PCB板距需校正 校正步骤：

(1)量测或取得客户基板拼板尺寸

(2)移动第二主轴初步校正

(3)取废基板双主轴同时下降各钻一孔

(4)利用CCD画面来到第一主轴钻孔中心，单动X轴值为客户基板拼板值，例如：客户拼板间距为50mm，单动X轴50mm，此时第二主轴孔应在十字坐标中心。

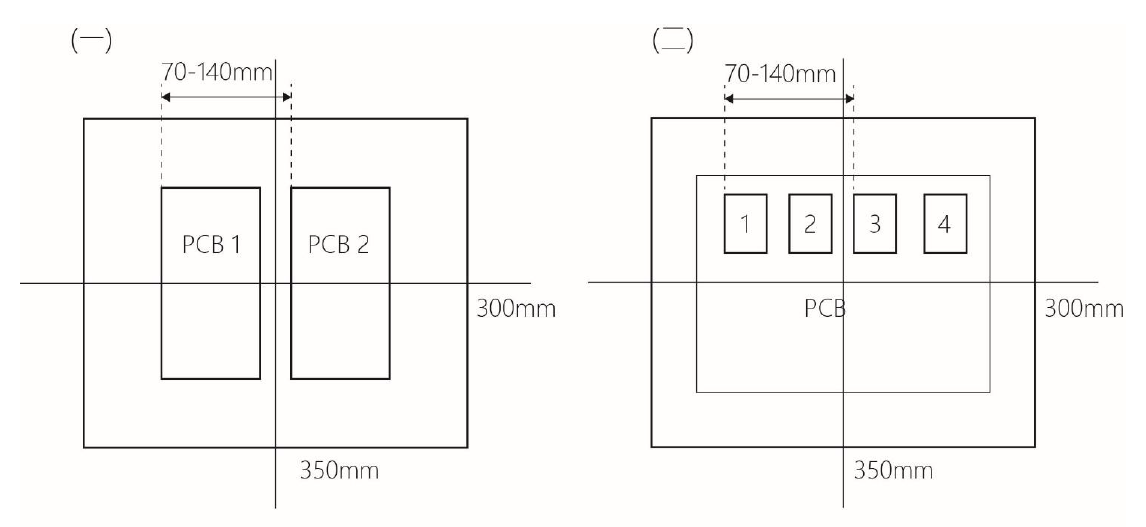

6. 双主轴行程70-140mm指的是两主轴中心距X方向可调范围，板宽如小于70mm，开治具时两块板的中心距要放大到至少70mm以上。板宽大于140mm，则同一台板不能放两块板子切割，双主轴X方向放两块板子的治具间距范围依据板宽自定义，两板间距在70-140mm以内即可，距离能短则短。

7. 对于板宽大于140mm的板子，要依据板子切割点是否完全对称，来定义是否适用双主制程。 大于140mm板宽的切割点如完全对称，但成单数则需要依据拼板间距在右边开下刀槽，避免切割最后一刀时第二主轴扎在台板上。
